Introducción
El sistema eléctrico de una motocicleta es uno de los conjuntos más importantes de todo el vehículo. Aunque el motor, la transmisión y la parte ciclo son elementos fundamentales para que una moto funcione, sin electricidad prácticamente ningún sistema podría trabajar correctamente. El motor de arranque no giraría, la chispa de la bujía no existiría, las luces permanecerían apagadas, el cuadro de instrumentos no mostraría información y, en muchas motocicletas modernas, la unidad de control electrónica (ECU) impediría incluso el arranque del motor.
Cuando aparece una avería eléctrica, muchas personas cometen el error de cambiar piezas al azar esperando solucionar el problema. En ocasiones sustituyen la batería, después el regulador, más tarde el alternador y finalmente otros componentes, gastando mucho dinero sin haber encontrado realmente el origen del fallo.
El diagnóstico eléctrico consiste precisamente en evitar ese tipo de errores. Su objetivo es localizar la avería siguiendo un método lógico y ordenado, comprobando paso a paso cada parte del circuito hasta descubrir exactamente dónde deja de funcionar la corriente eléctrica.
Un buen diagnóstico no depende únicamente de tener herramientas caras. Lo más importante es comprender cómo viaja la electricidad por la motocicleta, interpretar correctamente los síntomas y realizar mediciones en el orden adecuado.
En este artículo aprenderás las bases del diagnóstico eléctrico de cualquier motocicleta, independientemente de su cilindrada o marca.
¿Qué es un diagnóstico eléctrico?
Un diagnóstico eléctrico es el proceso mediante el cual se analiza el funcionamiento del sistema eléctrico para localizar una avería.
No consiste en adivinar qué componente está roto, sino en comprobar uno por uno todos los elementos que forman el circuito hasta encontrar exactamente dónde aparece el problema.
En la mayoría de ocasiones la avería puede estar provocada por algo tan sencillo como un fusible fundido, un cable partido o un conector oxidado. Otras veces será necesario revisar componentes más complejos como el alternador, el regulador de corriente o la centralita electrónica.
La clave está en seguir siempre un orden lógico.
Cómo funciona el sistema eléctrico de una motocicleta
Antes de buscar una avería es imprescindible comprender cómo funciona el sistema eléctrico.
La batería almacena energía en forma de corriente continua (DC). Esa energía alimenta todos los consumidores eléctricos cuando el motor está parado y también proporciona la enorme intensidad necesaria para accionar el motor de arranque.
Cuando el motor comienza a girar entra en funcionamiento el alternador o estator, que genera corriente alterna (AC).
Como la motocicleta necesita corriente continua, esa electricidad pasa por el regulador-rectificador, cuya misión es convertir la corriente alterna en continua y mantener un voltaje estable para alimentar todos los consumidores y recargar la batería.
Desde ahí la electricidad se distribuye mediante el cableado, pasando por fusibles, relés, interruptores y conectores hasta llegar a cada componente.
Si cualquiera de esos elementos falla, aparecerán problemas eléctricos.
Herramientas necesarias
No hace falta disponer de un taller profesional para realizar un diagnóstico básico.
Las herramientas fundamentales son:
- Multímetro digital.
- Lámpara de pruebas.
- Comprobador de continuidad.
- Cargador o mantenedor de batería.
- Juego básico de llaves y destornilladores.
- Alicates.
- Limpiador de contactos eléctricos.
- Esquema eléctrico de la motocicleta.
El multímetro será la herramienta más importante, ya que permitirá medir tensión, continuidad, resistencia e incluso intensidad en determinadas situaciones.

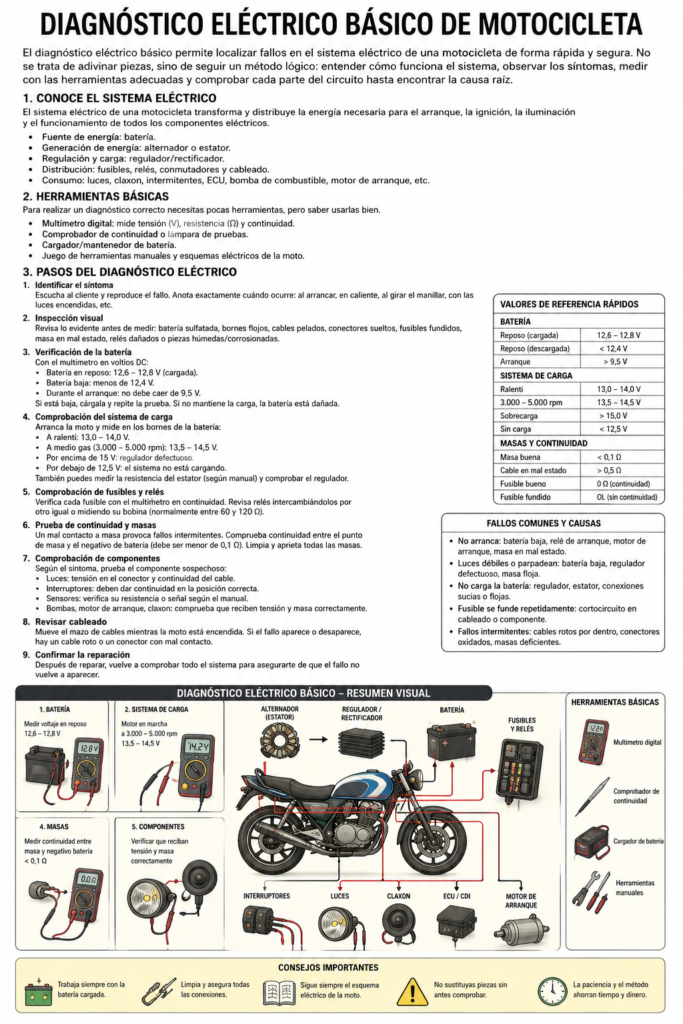

El método correcto de diagnóstico
Uno de los errores más habituales consiste en desmontar media motocicleta antes incluso de realizar una comprobación sencilla.
El procedimiento correcto siempre debe seguir el mismo orden.
Primero se escucha al propietario de la motocicleta y se intenta reproducir exactamente el fallo.
Después se realiza una inspección visual completa.
Posteriormente se comprueba el estado de la batería.
Más tarde se verifica el sistema de carga.
Después se revisan fusibles, relés y conexiones.
Finalmente se comprueban los distintos componentes eléctricos.
Seguir este orden permite ahorrar muchísimo tiempo.
Paso 1. Escuchar el síntoma
La avería comienza mucho antes de coger el multímetro.
Hay que preguntarse:
- ¿La moto no arranca?
- ¿Arranca pero se para?
- ¿Solo falla en caliente?
- ¿Solo falla cuando llueve?
- ¿Las luces parpadean?
- ¿Se descarga la batería?
- ¿Solo falla una luz?
- ¿Funciona el motor de arranque?
Cada respuesta orienta el diagnóstico hacia una zona distinta del sistema eléctrico.
Paso 2. Inspección visual
Sorprendentemente, muchas averías se descubren simplemente observando.
Durante la inspección hay que revisar cuidadosamente:
El estado de la batería.
Los bornes.
La presencia de sulfato.
Conectores sueltos.
Conectores oxidados.
Cables pelados.
Cables quemados.
Fusibles.
Masas.
Relés.
Empalmes realizados anteriormente.
Rozaduras del mazo eléctrico contra el chasis.
Olor a plástico quemado.
Humedad dentro de conectores.
Muchísimos problemas eléctricos aparecen por un simple mal contacto.
Paso 3. Comprobación de la batería
La batería siempre debe comprobarse antes que cualquier otro componente.
Una batería descargada puede provocar síntomas muy diferentes:
Luces débiles.
Motor de arranque lento.
Centralita bloqueada.
Inyección que no funciona correctamente.
Fallo del cuadro.
Sensores con lecturas erróneas.
Con el multímetro deben comprobarse los siguientes valores aproximados:
- 12,6–12,8 V: batería completamente cargada.
- 12,4–12,5 V: carga aceptable.
- 12,2 V: batería baja.
- Menos de 12 V: batería prácticamente descargada.
Durante el arranque la tensión nunca debería caer por debajo de unos 9,5 V. Si cae más, la batería puede estar deteriorada aunque luego vuelva a marcar 12 V en reposo.
Paso 4. Comprobación del sistema de carga
Una vez que el motor está en marcha, la batería deja de ser la fuente principal de energía. El encargado de alimentar la moto y recargar la batería pasa a ser el sistema de carga.
Con el motor al ralentí la tensión en los bornes suele situarse entre 13,0 y 14,2 V. Al acelerar hasta unas 3.000–5.000 rpm normalmente debe mantenerse entre 13,5 y 14,8 V.
Si la tensión no supera los 12,5 V, el sistema no está cargando correctamente. Si supera los 15 V, el regulador puede estar averiado y existe riesgo de dañar la batería y los componentes electrónicos.
Paso 5. Revisión de fusibles y relés
Los fusibles son la primera línea de protección del sistema eléctrico. Nunca deben comprobarse solo «a simple vista»; lo correcto es verificar su continuidad con el multímetro.
Los relés también pueden provocar fallos de arranque, iluminación o alimentación. Es recomendable comprobar si reciben tensión en la bobina, si hacen el característico «clic» al activarse y si cierran correctamente el circuito de potencia.
Paso 6. Comprobación de masas
La masa es el camino de retorno de la corriente hacia la batería. Una mala conexión a masa puede generar síntomas muy variados: luces débiles, intermitencias, arranques difíciles o fallos aparentemente aleatorios.
Se deben revisar todos los puntos de masa, limpiarlos si presentan óxido y asegurarse de que las conexiones estén bien apretadas.
Paso 7. Comprobación del cableado
El cableado es el encargado de transportar la electricidad entre todos los componentes. Con el paso del tiempo puede sufrir rozaduras, cortes internos, humedad o corrosión en los conectores.
Durante la revisión conviene mover ligeramente los mazos de cables mientras el sistema está funcionando. Si el fallo aparece o desaparece al moverlos, es muy probable que exista un cable partido o un mal contacto.
Paso 8. Comprobación de componentes eléctricos
Cuando la alimentación y el cableado están correctos, llega el momento de revisar los propios componentes: interruptores, sensores, motor de arranque, claxon, bobinas de encendido, bomba de combustible, ventilador del radiador o cualquier otro consumidor eléctrico.
Cada componente debe recibir la tensión adecuada y disponer de una buena conexión a masa. Si ambas condiciones se cumplen y aun así no funciona, es muy probable que el componente esté averiado.
Errores más comunes durante un diagnóstico
Uno de los fallos más habituales es sustituir piezas sin realizar mediciones previas. También es frecuente confiar únicamente en la inspección visual de un fusible, ignorar el estado de las masas, medir la batería solo en reposo o utilizar un multímetro configurado en una escala incorrecta.
Otro error muy común es pensar que una batería con 12 V está necesariamente en buen estado. Una batería puede mostrar una tensión correcta en reposo y, sin embargo, desplomarse al accionar el motor de arranque debido a un fallo interno.
Consejos para realizar un buen diagnóstico
Trabaja siempre con un método ordenado y evita sacar conclusiones precipitadas. Comienza por las comprobaciones más sencillas y económicas antes de desmontar componentes complejos. Utiliza siempre el esquema eléctrico específico de la motocicleta cuando esté disponible y anota las mediciones que realices para poder comparar resultados.
Recuerda que, en electricidad, la paciencia y el razonamiento son tan importantes como las herramientas. Un diagnóstico bien realizado no solo permite reparar la avería con mayor rapidez, sino que evita sustituir piezas innecesarias y reduce considerablemente el coste de la reparación.
Conclusión
El diagnóstico eléctrico básico es una habilidad imprescindible para cualquier aficionado o profesional de la mecánica de motocicletas. Comprender el recorrido de la corriente, utilizar correctamente un multímetro y seguir un procedimiento ordenado permite localizar la mayoría de las averías sin necesidad de cambiar componentes al azar.
La electricidad no es complicada si se estudia paso a paso. Con práctica, método y paciencia es posible identificar desde un simple fusible fundido hasta un problema en el alternador, el regulador o la instalación eléctrica completa. Un buen diagnóstico siempre empieza por entender el sistema y termina encontrando la causa exacta del fallo, no sustituyendo piezas por intuición.
Este artículo está pensado para servir como una guía de referencia, tanto para quienes se inician en la mecánica como para quienes desean mejorar sus conocimientos sobre el sistema eléctrico de las motocicletas.
